Un analizor de rețea este un instrument esențial pentru inginerii electrici, specialiștii în mentenanță și tehnicienii care doresc să monitorizeze, să diagnosticheze și să optimizeze performanța unei instalații electrice. Spre deosebire de aparatele de măsură clasice, analizorul de rețea poate furniza o gamă largă de informații detaliate despre parametrii electrici ai unei rețele, ajutând la prevenirea pierderilor de energie, la identificarea dezechilibrelor și la menținerea unei alimentări stabile. În acest articol vei descoperi ce este un analizor de rețea, cum funcționează, ce tipuri există, ce parametri măsoară și cum se utilizează în practică.
Ce este un analizor de rețea electrică
Un analizor de rețea (sau analizor de parametri electrici) este un dispozitiv electronic utilizat pentru măsurarea și înregistrarea în timp real a caracteristicilor unei rețele electrice. Acesta poate fi montat permanent într-un tablou electric sau folosit temporar pentru verificări și diagnosticări punctuale.
Analizorul permite colectarea și interpretarea datelor esențiale precum:
- Tensiuni și curenți pe fiecare fază
- Puterea activă, reactivă și aparentă
- Factorul de putere (cos φ)
- Dezechilibrul între faze
- Frecvența rețelei
- Distorsiuni armonice (THD)
- Energia consumată și pierderile
Aceste informații ajută la identificarea problemelor de eficiență energetică, la prevenirea avariilor și la dimensionarea corectă a echipamentelor electrice.
Cum funcționează un analizor de rețea
Pentru a înțelege modul de funcționare, trebuie să știm că analizorul captează datele electrice prin intermediul senzorilor de curent (de obicei transformatoare de curent – TC) și al conexiunilor directe la tensiune. Dispozitivul preia semnalele, le procesează intern printr-un convertor analog-digital și apoi le analizează printr-un microprocesor care rulează algoritmi de calcul.
Etapele sunt:
- Captarea semnalelor electrice – se conectează la rețea prin bornele de tensiune și curent
- Convertirea semnalelor – datele sunt transformate în valori digitale
- Prelucrarea datelor – algoritmi interni analizează mii de eșantioane pe secundă
- Afișarea și/sau salvarea rezultatelor – pe ecran, în memorie internă sau transmise prin rețea
Datele pot fi vizualizate în timp real pe un display LCD, exportate prin USB sau transmise prin rețea (Modbus, Ethernet, Wi-Fi etc.) către un sistem SCADA sau BMS.
Parametri electrici măsurați de analizor
- Tensiunea (V): măsurată între fază și nul sau între faze, ajută la identificarea dezechilibrelor și scăderilor de tensiune
- Curentul (A): indică consumul pe fiecare fază și ajută la dimensionarea protecțiilor
- Puterea activă (kW): energia utilă consumată efectiv
- Puterea reactivă (kVAR): energia consumată pentru menținerea câmpurilor magnetice (în special de motoare)
- Puterea aparentă (kVA): suma vectorială dintre activă și reactivă
- Factorul de putere: raportul dintre puterea activă și aparentă (ideal peste 0.95)
- Energia activă/reactivă totală (kWh/kVARh): esențială pentru facturare și analize de consum
- Frecvența (Hz): ar trebui să fie constantă la 50Hz; abaterile pot afecta echipamentele sensibile
- THD (Total Harmonic Distortion): exprimat în procente, indică nivelul de distorsiune al formei de undă (limita recomandată: <5%)
Tipuri de analizatoare de rețea

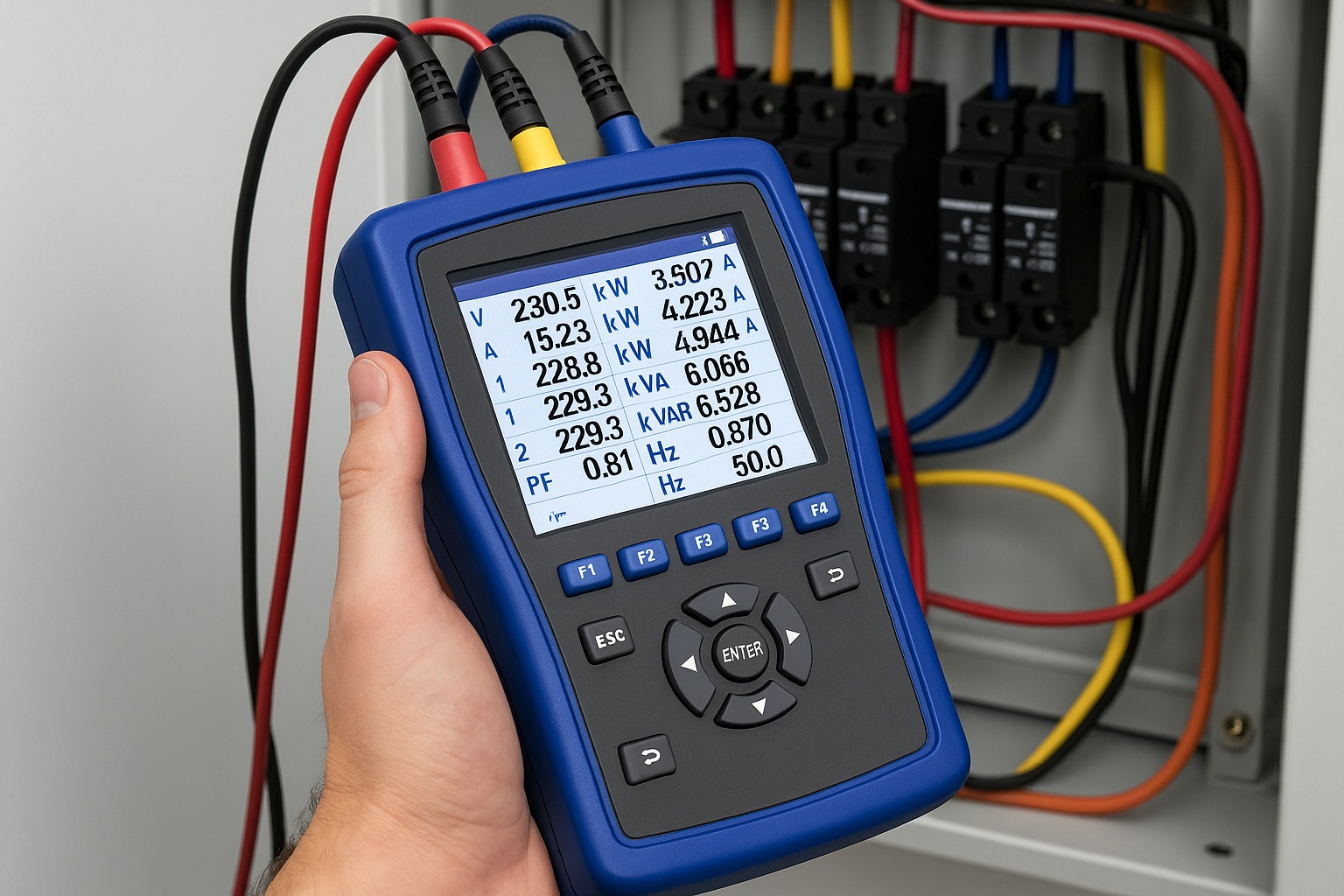

- Analizatoare portabile
- Se folosesc pentru inspecții temporare, puneri în funcțiune, mentenanță sau audituri energetice
- Sunt ușor de transportat și se conectează cu cleme de curent
- Dispun de memorie internă și posibilitatea exportului de date
- Analizatoare fixe (montate în panou)
- Se montează în tablourile electrice și oferă monitorizare continuă
- Pot comunica cu sistemele de automatizare industrială (Modbus, BACnet etc.)
- Sunt utilizate în clădiri comerciale, fabrici, centre de date, spitale etc.
- Analizatoare inteligente cu conectivitate IoT
- Transmit date în cloud pentru vizualizare de la distanță
- Sunt integrate cu platforme software de management energetic
- Permit trimiterea de alerte sau notificări automate în caz de depășiri
Aplicații practice
- Audituri energetice: analizorul este folosit pentru măsurători timp de 7-30 zile pentru a detecta consumatori mari, pierderi și deficiențe
- Monitorizarea calității energiei: în special în medii industriale unde variațiile pot afecta procesele
- Identificarea dezechilibrelor: utile în clădiri cu încărcare variabilă sau consumatori trifazați
- Reducerea costurilor: prin compensarea energiei reactive sau redistribuirea consumului
- Verificarea facturilor: compararea consumului înregistrat de analizor cu cel facturat de furnizor
Exemple concrete de utilizare
- Într-o fabrică de textile, analizorul a identificat o încărcare dezechilibrată pe faze, ceea ce ducea la consum excesiv pe una dintre ele și riscul de declanșare al protecției
- Într-un hotel, s-a observat un factor de putere scăzut în orele de vârf, ceea ce a dus la montarea de baterii de condensatoare pentru compensare
- Într-un centru comercial, analiza armonicilor a arătat o poluare de peste 10% din cauza iluminatului cu LED de proastă calitate, ceea ce a necesitat instalarea unor filtre pasive
Beneficiile folosirii unui analizor de rețea
- Prevenirea incidentelor electrice prin detecție timpurie
- Optimizarea costurilor energetice prin analiză detaliată a consumului
- Creșterea duratei de viață a echipamentelor prin evitarea suprasarcinilor
- Justificarea investițiilor în echipamente de eficiență energetică
- Respectarea cerințelor legale în cazul companiilor mari privind monitorizarea energetică
Ce trebuie să urmărești când alegi un analizor de rețea
- Tipul aplicației (audit temporar sau monitorizare permanentă)
- Numărul de canale de măsurare (trifazic sau monofazic)
- Precizia de măsurare (clasa 0.2S, 0.5, 1 etc.)
- Capacitatea de stocare a datelor și durata de înregistrare
- Interfața de comunicare (USB, Modbus, Ethernet, Wi-Fi)
- Suportul software (grafică, rapoarte, alerte)
Utilizarea unui analizor de rețea electrică este indispensabilă în orice activitate care presupune consum semnificativ de energie. Acesta oferă informații esențiale pentru controlul calității energiei, pentru prevenirea avariilor și pentru optimizarea costurilor. Într-o lume în care eficiența energetică a devenit un factor-cheie, un astfel de instrument nu mai este un lux, ci o necesitate tehnologică.
